Tarjeta Madre

La tarjeta madre se trata de la placa de circuito impreso principal de una computadora, lo que significa que es la pieza principal de los circuitos a la que se conectan las demás piezas que crean el conjunto.

CPU

Es un componente del hardware dentro de un ordenador, teléfonos inteligentes, y otros dispositivos programables.

Su función es interpretar las instrucciones de un programa informático mediante la realización de las operaciones básicas aritméticas, lógicas, y externas (procedentes de la unidad de entrada/salida). Su diseño y avance ha variado notablemente desde su creación, aumentando su eficiencia y potencia, y reduciendo aspectos como el consumo de energía y el coste.

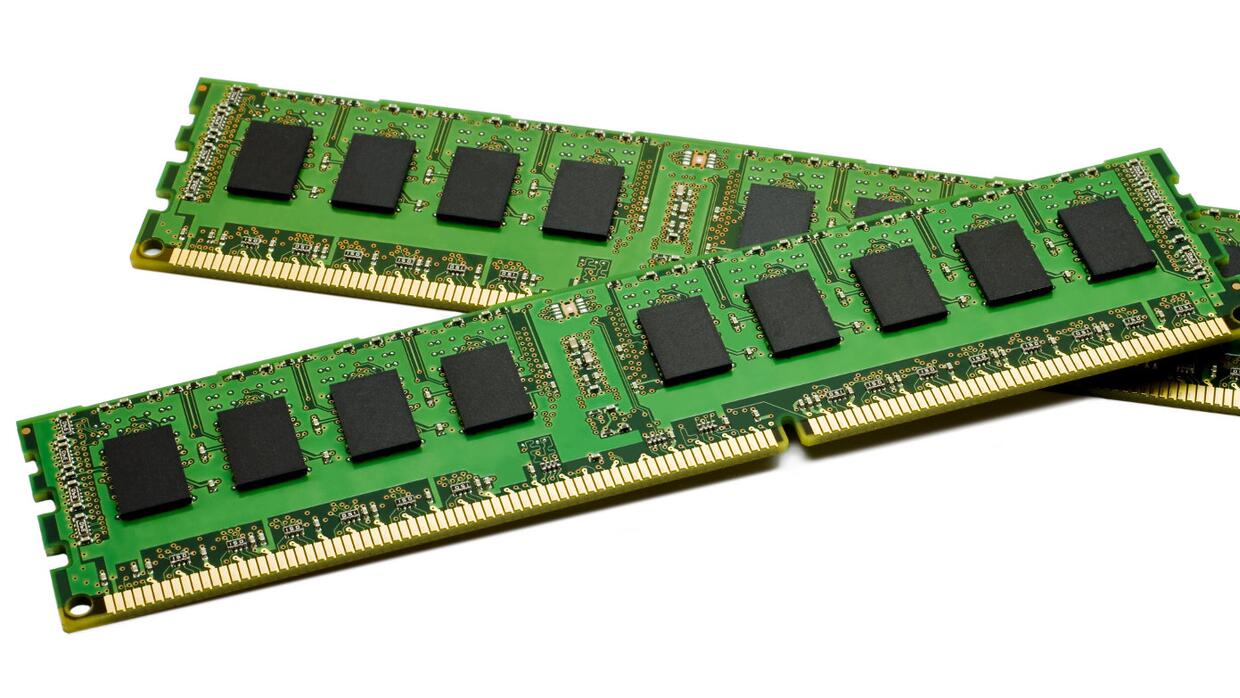

Memoria RAM

Es la memoria principal de un dispositivo, esa donde se almacenan de forma temporal los datos de los programas que estás utilizando en este momento. Sus siglas significan Random Access Memor
y, lo que traducido al español sería Memoria de Acceso Aleatorio, y es un tipo de memoria que te puedes encontrar en cualquier dispositivo, desde ordenadores de sobremesa hasta teléfonos móviles.

La memoria RAM tiene dos características que la diferencian del resto de tipos de almacenamiento. Por una parte tiene una enorme velocidad, y por otra los datos sólo se almacenan de forma temporal. Esto quiere decir que cada vez que reinicies o apagues tu ordenador, lo normal es que los datos que haya almacenados en la RAM se pierdan.

 Fuente de poder

Es un componente del computador que se encarga de transformar una corriente eléctrica alterna en una corriente eléctrica continua transmitiendo la corriente eléctrica imprescindible y necesaria a los ordenadores para el buen funcionamiento y protección de estos.

Son conocidas dos tipos de fuentes de poder: Fuente de Poder AT y Fuente de Poder ATX.

La fuente de poder AT sus siglas AT significan Advanced Tecnology traducido al español Tecnología Avanzada. La fuente de poder AT también es conocida por fuente de alimentación AT, fuente analógica, fuente de encendido mecánico, entre otros.

La fuente de poder ATX las siglas ATX significan Advanced Tecnology Extended. La fuente de poder ATX es la segunda generación de fuentes de poder, es la actual fuente de poder que sustituye a la fuente de poder AT. La fuente de poder ATX es conocida como fuente de alimentación ATX, fuente digital, fuente de encendido digital, entre otras denominaciones. La fuente de poder ATX fue creada por Intel en 1995 con el fin de optimizar los periféricos de entrada y salida y reducir el costo del sistema.

Puerto IDE

Es un estándar de interfaces para la conexión de dispositivos de almacenamiento masivo de datos y unidades de discos ópticos que utiliza el estándar derivado de ATA y el estándar ATAPI.

Es un sistema digital que transfiere datos entre los componentes de una computadora o entre computadoras. Está formado por cables o pistas en un circuito impreso, dispositivos como resistores y condensadores además de circuitos integrados.

Puerto VGA

Las siglas VGA significa Video Graphics Array, pero también se le puede llamar conexión RGB o D-sub. Técnicamente, el cable puede transmitir resoluciones que llegan al Ful
lHD de 1.920 x 1.080, pero al ser una conexión analógica, cuanto más aumenta la resolución más posibilidades hay de que la imagen se vea degradada

Puerto Paralelo

Un puerto paralelo es una interfaz entre un computador y un periférico, cuya principal característica es que los bits de datos viajan juntos, enviando un paquete de byte a la vez. Es decir, se implementa un cable o una vía física para cada bit de datos formando un bus.

Los puertos paralelos sirven para conectar periféricos al ordenador, y muchas veces son específicos para los diferentes tipos de periférico. Por ejemplo, si tienes un ordenador antiguo en casa es posible que tenga un puerto específico para el monitor, u otro también bastante grande para la impresora.

Ranura de Expansión o PCI

es la forma más común de conectar tarjetas controladoras adicionales a la placa base de un ordenador. Este tipo de conector surgió a principios de los años 90 y en sigue utilizándose en la actualidad. Hoy en día hay tres conectores de placa base PCI principales (normalmente denominados "ranuras").

• PCI de 64 bits
• PCI de 32 bits y PCI-X
• PCI Express (PCI-E)

Cada tipo de ranura PCI tiene un aspecto distinto y admite dispositivos diferentes. Si se pone una tarjeta PCI en la ranura incorrecta, se dañará la tarjeta y potencialmente se puede destruir todo el ordenador.

PCI de 64 bits:

LaCie ya no fabrica ningún producto compatible con esta ranura. No era común en los PC, pero todos los ordenadores Macintosh G4 y G3 las utilizaban. Esta ranura puede identificarse por sus tres segmentos, encontrándose el más corto de ellos en el centro.

PCI de 32 bits y PCI-X:

LaCie fabrica varias tarjetas de expansión que utilizan este conector. La diferencia entre la ranura PCI de 32 bits normal y la PCI X es la ranura de longitud media en el lado izquierdo. Sólo PCI-X tiene este segmento final. Además, las tarjetas PCI de 32 bits funcionarán correctamente en una ranura PCI-X, pero las tarjetas PCI-X no funcionarán en una ranura PCI de 32 bits estándar.

Prácticamente todas las placas base de PC tienen al menos la ranura PCI de 32 bits. Macintosh G5 utilizaba PCI-X hasta el cambio a las versiones de hardware refrigeradas por líquido. Apple puede buscar un número de serie de G5 para determinar si hay ranuras PCI-X disponibles o si debe utilizarse la nueva tarjeta PCI-E en su lugar.

Estas ranuras pueden diferenciarse de la PCI de 64 bits por la organización de los segmentos. El segmento pequeño es el primero, en lugar de estar en el centro.

PCI Express (PCI-E):

La mayoría de los ordenadores fabricados después de 2005 (incluidos los Macintosh) vienen con ranuras PCI-E. Pueden ser difíciles de identificar, ya que la longitud de la ranura puede variar. Estas variaciones se llaman "Líneas", y normalmente se denominan mediante un número seguido por una x (1x 8x 16x, etc.) La imagen muestra una ranura PCI 16x. Una ranura 1x empieza con el mismo segmento pequeño, pero va seguida por un segundo segmento pequeño. Por lo general, más líneas equivalen a una mayor velocidad de la interfaz. La mayoría de las tarjetas PCIx son 1x ó 4x (con la notable excepción de los controladores de vídeo, que casi siempre son tarjetas 16x.

Una tarjeta de expansión PCI-E 1x encajará en una ranura 16x. La diferencia de tamaño físico dejará desocupado el resto de la ranura, pero esto es normal.

Esta ranura puede diferenciarse de las otras (especialmente de la PCI de 32 bits) por su tamaño físico. Todos los conectores de una ranura PCI-E son perceptiblemente más pequeños, y esta ranura se encuentra más lejos en la placa madre que las otras ranuras PCI.

Ranura de la Memoria RAM

Las ranuras de memoria, o bancos de memoria (memory slots), constituyen los conectores para la memoria principal del ordenador, es decir, la memoria RAM (Random Access Memory). A continuación vamos a hacer una breve descripción de los tipos de ranuras de memoria que podemos encontrar en una placa base.

Ranuras de memoria SIMM

Las ranuras de memoria SIMM (Single In-line Memory Module) están obsoletas, fueron las primeras ranuras de memoria que aparecieron en las placas bases. Son ranuras mucho más cortas que las actuales, y como característica podemos decir que los módulos de memoria se introducen en ángulos de 45º y se levantan hasta que quedan perpendiculares a la ranura y sujetos por las presillas laterales.

Ranuras de memoria DIMM

Las ranuras de memoria DIMM (Dual In-line Memory Module) de 13,3 cm de largo son las más comunes de encontrar. Los módulos se introducen en ellas de manera perpendicular a la placa base.

Existen los siguientes tipos de ranuras DIMM:

• Ranura DIMM de 168 contactos, para memorias SDRAM.

• Ranura DIMM de 184 contactos, para memorias DDR.

• Ranura DIMM de 240 contactos, para memorias DDR2 o DDR3.

• Ranura DIMM de 288 contactos, para memorias DDR4 o DDR5.

A parte del número de contactos, las ranuras poseen un puente de plástico en la zona de contactos que se encuentra en posiciones diferentes en cada uno de los tipos de ranuras, y así evitar que nos confundamos al meter un tipo de memoria RAM en una ranura de memoria no compatible.

Ranuras de memoria RIMM

La ranuras de memoria RIMM (Rambus In-line Memory Module) están creados por la empresa Rambus para sus propios módulos de memoria y están apoyados por Intel. La empresa exige el pago de unos derechos a los fabricantes en concepto de uso, por lo que no se utilizaron excesivamente, debido a que los fabricantes preferían hacer placas bases a un menor coste. Los módulos se introducen en ellas de manera perpendicular a la placa base.

Ranuras de memoria SO-DIMM

Las ranuras de memoria SO-DIMM (Small Outline Dual In-line Memory Module) son una versión reducida de las ranuras DIMM, estando diseñadas para equipos de tamaño más reducido como portátiles, impresoras, NAS, embebidos, etc. Se introducen a 45º de inclinación con respecto a la placa base, pero a diferencia de las ranuras DIMM, aquí los módulos de memoria se quedan paralelos a la placa base.

Ranuras de memoria Micro-DIMM

Las ranuras de memoria Micro-DIMM (Micro Dual In-line Memory Module) son una versión aún más reducida de las ranuras DIMM, más pequeñas que las ranuras SO-DIMM, estando bien diseñadas para equipos de tamaño más reducido como portátiles, impresoras, NAS, embebidos, etc. Se introducen a 45º de inclinación con respecto a la placa base, pero a diferencia de las ranuras DIMM, aquí los módulos de memoria se quedan paralelos a la placa base.

Disco Duro

El disco duro es el componente que almacena toda la información en la computadora, desde archivos hasta programas. Es el centro de almacenamiento principal de nuestras vidas digitales.

Están compuestos de piezas mecánicas, de ahí que a veces se le llame discos duros mecánicos, y utilizan el magnetismo para grabar tus datos y archivos. Se compone de uno o varios discos rígidos unidos por un mismo eje y que giran a gran velocidad dentro de una caja metálica.

Unidad de CD/DVD

Un disco versátil digital o disco de video digital (DVD) es similar a un CD-ROM, puesto que solo puede leer datos en él. La principal diferencia es que un DVD puede almacenar muchos más datos que un CD-ROM, CD-R o CD-RW. DVD+R es un formato de DVD grabable similar a un CD-R.

Una unidad de disco cuenta con un motor que hace funcionar un sistema de arrastre que hace girar uno o varios discos a una velocidad constante, al mismo tiempo un mecanismo de posicionamiento sitúa la cabeza o cabezas de lectura o escritura sobre la superficie del disco para permitir la reproducción o grabación del disco. La rotación del disco puede ser constante o parar de forma alternada.

Tarjeta

es una tarjeta de expansión de la tarjeta madre o motherboard del computador que se encarga de procesar los datos provenientes del procesador y transformarlos en información comprensible y representable en el dispositivo de salida (por ejemplo: monitor, televisor o proyector). Estas tarjetas utilizan una unidad de procesamiento gráfico o GPU, que muchas veces se usa erróneamente para referirse a la tarjeta gráfica en sí. También se les conoce como Adaptador de pantalla, Adaptador de vídeo, Placa de vídeo, y Tarjeta aceleradora de gráficos.

Una tarjeta de video permite al usuario en términos generales jugar videojuegos, usar aplicaciones de edición de fotografía como Adobe Photoshop o GIMP, aplicaciones de edición de vídeo como Adobe Premiere o DaVinci Resolve y aplicaciones de dibujo asistido por computador como AutoCAD, Revit y ArchiCAD. También sirven para minar criptomonedas.

Conector de Fuente de Poder

Este conector es el que lleva la alimentación principal desde la fuente a la placa base. Suele estar compuesto por un conector principal de 20 pines y uno secundario de 4 pines. El porqué de esta separación se basa en que los ordenadores antiguos empleaban conectores de 20 pines para la alimentación de la placa base. Sin embargo, todas las placas base modernas solo emplean conectores de 24 pines desde hace ya bastantes años, pero los fabricantes de fuentes lo siguen manteniendo por temas de compatibilidad con placas base antiguas.
